Jak projektuje się samonośną balustradę szklaną ze stalowymi detalami, by zachować lekkość

Samonośna balustrada szklana ze stalowymi detalami zachowuje pożądaną lekkość wizualną tylko wtedy, gdy projekt precyzyjnie łączy parametry szkła i stali. Brak tradycyjnych słupków wymusza zupełnie inne podejście do mechaniki. Ciężar tafli oraz napory wiatru muszą opierać się wyłącznie na dolnym profilu lub punktowych mocowaniach osadzonych w stropie. Prawidłowo zaplanowane przenoszenie obciążeń na konstrukcję nośną budynku gwarantuje, że szklana tafla pozostanie stabilna. W praktyce zakładu produkcyjnego BOYK Adam Kolak z Ciechanowa projektowanie takich rozwiązań zaczyna się zawsze od ścisłych wyliczeń inżynieryjnych, a estetyka to jedynie efekt uboczny poprawnej konstrukcji.

Decyzje projektowe i metody mocowania szkła

Praca nad bezpiecznym przeszkleniem wymaga analizy uwarunkowań prawnych i fizycznych. Na etapie początkowym określa się dokładną wysokość docelowego zabezpieczenia. Przepisy budowlane jasno precyzują, że w domach jednorodzinnych balustrada musi mierzyć minimum 90 cm, natomiast w budynkach wielorodzinnych oraz instytucjach publicznych wymóg ten rośnie do 110 cm. Każdy centymetr tafli to dodatkowy ciężar, dlatego rozstaw ewentualnych podpór zależy od przewidywanych naporów poziomych. Dla standardowych balkonów i tarasów obciążenie to wynosi co najmniej 0,5 kN na metr bieżący. Oznacza to, że system musi wytrzymać nie tylko napór wiatru, ale też siłę dorosłych osób opierających się o górną krawędź.

Grubość materiału odgrywa kluczową rolę w zachowaniu sztywności. Szklane tafle w konstrukcjach samonośnych mają zazwyczaj od 16 do 20 mm grubości. Wykonawcy często stosują wariant 8.8.2, czyli dwie tafle po 8 mm połączone podwójną warstwą specjalnej folii, co daje łącznie 16,76 mm grubości. Sposób osadzenia tak ciężkiego elementu wpływa na ostateczny wygląd i parametry mechaniczne przestrzeni.

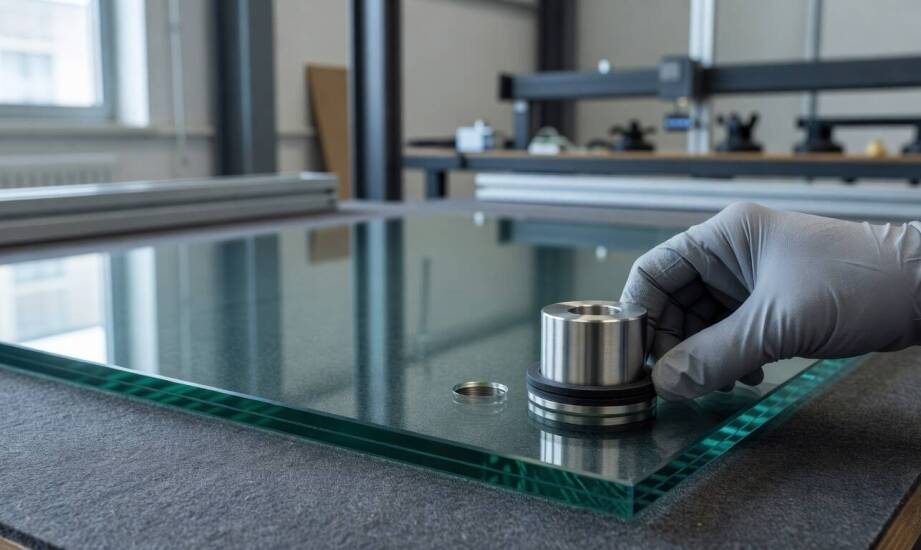

Kolejny krok to wybór odpowiedniego systemu montażu. Mocowanie punktowe przy użyciu stalowych rotuli zapewnia skrajny minimalizm i doskonały odbiór estetyczny, jednak wymaga grubszych tafli oraz precyzyjnego nawiercania otworów. Z kolei mocowanie liniowe w masywnym profilu dolnym sprawdza się doskonale na odsłoniętych, wietrznych tarasach. Aluminiowa lub stalowa szyna chowa się w warstwach podłogi, a ciągłe podparcie dolnej krawędzi gwarantuje wyższą stabilność przy silnych podmuchach wiatru. Wybór odpowiedniej metody osadzenia zawsze wymaga wcześniejszej weryfikacji za pomocą obliczeń statycznych.

Wybór materiałów i kolejne etapy produkcji

Bezpieczeństwo użytkowania zależy bezpośrednio od klasy użytych surowców. Zewnętrzne balustrady samonośne szklane opierają się na połączeniu szkła hartowanego i laminowanego z elementami ze stali nierdzewnej. Proces hartowania wielokrotnie zwiększa wytrzymałość mechaniczną materiału, a w razie skrajnego przeciążenia sprawia, że tafla rozpada się na drobne i nieostre kawałki. Zastosowanie folii PVB pomiędzy warstwami sprawia, że nawet po stłuczeniu cały element utrzymuje się w ramie, chroniąc ludzi przed upadkiem. Dodatki ze stali nierdzewnej odpowiadają za odporność na korozję w trudnych warunkach zewnętrznych.

Proces produkcji takich zabezpieczeń wymaga rygorystycznego trzymania się ustalonego harmonogramu. Prace w warsztacie obejmują precyzyjne przygotowanie modułów stalowych oraz dokładną obróbkę szkła. Wszelkie wiercenie otworów pod rotule oraz szlifowanie krawędzi musi nastąpić przed obróbką termiczną, ponieważ po zahartowaniu tafli nie da się już w żaden sposób modyfikować. Cięcie i fazowanie krawędzi wymaga użycia zaawansowanych maszyn numerycznych. Zapewniają one idealną gładkość linii, co ma ogromne znaczenie dla bezpieczeństwa użytkowników. Ostatnim etapem prac warsztatowych jest wstępne składanie modułów oraz końcowa kontrola wymiarów i jakości połączeń przed transportem na obiekt.

Gotowe systemy trafiają najczęściej na klatki schodowe, antresole oraz odsłonięte balkony. Tafle doskonale współpracują z metalowymi schodami i wielopoziomowymi tarasami, tworząc niewidzialną barierę. W przypadku balkonów francuskich szkło samodzielnie przejmuje obciążenia, podczas gdy ukryte stalowe detale dbają o zachowanie idealnej sztywności bez konieczności stosowania pionowych profili.

Długowieczność bezramowych przeszkleń nie jest dziełem przypadku. Trwałość całego systemu wynika bezpośrednio ze spójności projektu konstrukcyjnego, świadomego doboru certyfikowanych materiałów i bezbłędnego montażu na budowie. Sama chęć uzyskania gładkiej tafli to za mało, aby zapewnić stabilność. Dopiero rygorystyczne przestrzeganie norm budowlanych pozwala cieszyć się w pełni użyteczną konstrukcją przez wiele dekad.
